ORCA-Fusion数字CMOS相机 C14440-20UP
基于先进的sCMOS芯片技术，ORCA-Fusion sCMOS相机做到了灵敏度、帧速、分辨率等各个特性之间复杂且细微的平衡。该款相机可以在各种强度的信号下，为客户提供高度清晰的照片以及精准的数据；尤为值得一提的是，在一些极端超弱光条件下，该款相机的性能依然可以保持高标准。ORCA-Fusion具有极低且高度均匀的读出噪声，这意味着无论是在默认条件或者是为某些实验专属设计条件下，即使样品只发射少量光子，该款相机依然可以捕捉到信号，并且——由于极低且均匀的读出噪声——能够做到信号的量化测量。
详细参数
| 成像设备 | sCMOS |
| 有效像素 | 2304(H)×2304(V) |
| 像素尺寸 | 6.5 μm×6.5 μm |
| 有效面积 | 14.976 mm (H)×14.976 mm (V) |
| 满阱容量 | 15 000 electrons（typ.） |
| 读出速度 | Fast scan: 89 frames/s with CoaXPress or 31.6 fps with USB3.0 (2304 x 2304) Fast scan: 100 frames/s with CoaXPress (2304 x 2048) Standard scan: 23.2 frames/s with CoaXPress or USB3.0 (2304 x 2304) Ultra quiet scan: 5.4 frames/s with CoaXPress or USB3.0 (2304 x 2304) |
| 读出噪声 | Fast scan：1.4 electrons rms Standard scan：1.0 electrons rms Ultra quiet scan：0.7 electrons rms |
| 制冷方式 | Peltier cooling |
| 制冷温度 | Forced air (Ambient at +25 ℃): -5 ℃ Water (+25 ℃): -5 ℃ Water (+15 ℃): -15 ℃ |
| 暗电流 | 0.5 electrons/pixel/s（-5 ℃）（typ.） 0.5 electrons/pixel/s（-5 ℃）（typ.） 0.2 electrons/pixel/s（-15 ℃）（typ.） |
| 动态范围 | 21 400 : 1（typ.） |
| 外部触发模式 | Edge, Level, Sync readout, Start, Global reset edge, Global reset level, programmable |
| 外部触发信号路径 | SMA x1 |
| 触发延迟功能 | Yes |
| 触发输出 | Global exposure timing, trigger ready, low, high |
| 接口 | CoaXPress (6.25Gbpsx2 lane) and USB3.0 Super Speed |
| A/D 转换器 | 16 bit / 12 bit / 8 bit |
| 镜头卡口 | C-mount |
产品特点
●高分辨率：2304 x 2304(5.3 Megapixels)
●高速帧速：100帧/秒（2304 X 2048 ROI）
●动态范围：21,400：1
●像素尺寸：6.5μm×6.5μm
●读取噪声：0.7 electrons, rms (Ultra Quiet Scan)
●Prnu：0.06％rms (@ 7500 electrons)
●DSNU：0.3 electrons rms
●峰值量子效率：80％
●高级成像的专利工具：Lightsheet Readout Mode
PC推荐
随着ORCA-Fusion的推出，用户现在能够以每秒89帧的速度将500万像素图像传输到他们的计算机上。详细说明见PC Recommendations for ORCA-Fusion。

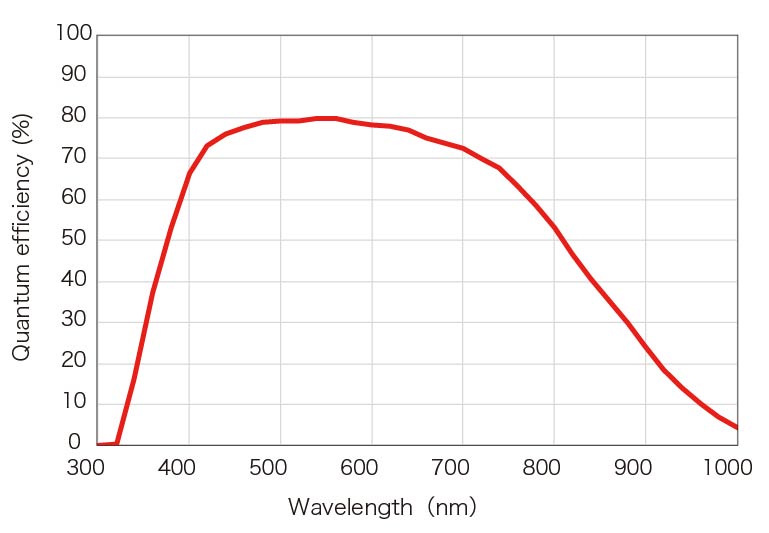

光谱响应范围

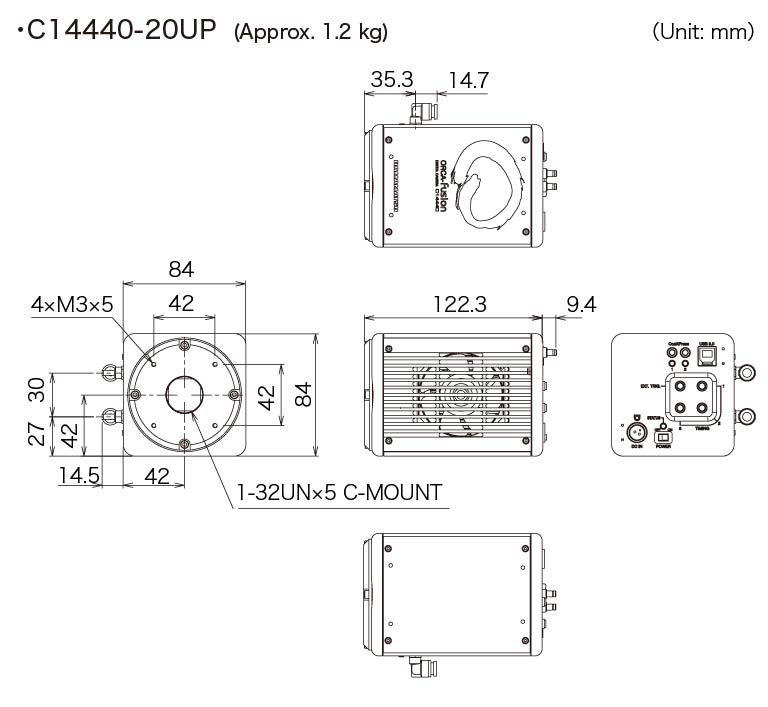

外形尺寸图（单位：mm）
